Como usar PIP para ver 2 pantalla en la TV y 4 (QuadPIP) si lo soporta, en general.

Estado
Cerrado para nuevas respuestas.

Tururu

Ensamblado con piezas recicladas y el 17-9-2017 KO
Miembro del equipo
Moderador OpenSPA
PIP, como ver 2 pantalla en la TV, en general.

La funcion PIP la tienen todos los decos/receptores con mas de 1 tuner en general y alguno moderno con 1 tuner/sintonizador (del mismo TP/frecuencia claro).
PIP es pantalla en pantalla.
Con los 2 tuner bien configurados y segun las antenas que tengamos, no tendremos problemas.
En decos 4K, lo configuras a 1080P 50Hz.
No todos pueden hacer PIP si esta configurado a 2160P, primero pruebas, que funciona bien, sube la resolucion.
En el manual que trae/tiene el receptor indica como hacer PiP con la imagen original que tenga si soporta esta funcion.

Chuleta rapida: Como activar PIP.
Fotos mas abajo del PIP y su configuracion, es valida para todos los receptores que soporten PiP, desde 2013 que la uso.
Se activa pulsando el boton azul, salen unas opciones y entre ellas veras una que dice, Activar PiP (boton azul).
Por eso si pulsas el boton azul, entras directamente, tiene que funcionar sin mas, luego toca configurar.
Para quitar, boton azul 2 veces, si ya estas en el menu, solo una vez, tambien vale dar al "Exit" para salir de PiP.

Con imagen normal, sin las opciones, pulsa de nuevo el boton azul para ver, estan al fianl (abajo).
Con el boton verde, entramos en configuracion.
Las teclas de subir y bajar de canal son las que controlan el tamaño, para la posicion, los botones a la derecha/izquierda del OK.

Como uso PIP desde antes de 2013, doy cosas por supuestas y la curiosidad de cada uno, pero esta claro que no todos, sentimos curiosidad, una pena.

Repetimos, en lenguaje sencillo si es la primera vez que se activa PiP.
Pulsa azul 2 veces.
Ya esta activado.
Ahora pulsa el boton azul, en las opciones que vemos, abajo, tienes ahora una nueva opcion.
Boton verde.- Configuracion PiP, marcado con la flecha roja en la foto.

La flecha azul marca una opcion interesante para zapear en la ventana directamente sin quitar la principal, recuerdalo.

Continuamos con el post.
Despues de pulsar el boton verde, entramos en la Configuracion PIP, ves esto, esta foto (por ejemplo), la primera vez, entra directamente en configuracion (es lo normal).

Aqui luego jugando con las teclas +/- aumenta el tamaño/encoger, luego recolocar donde queremos
Con las teclas para subir/bajar de canales, desplazamos la imagen izquierda/derecha.
Con las teclas arriba/abajo encima del OK, subes y bajas la ventana.
Con las teclas a la derecha/izquierda del OK, movemos la ventana en esa direccion.


Recordar, no es con la tecla de volumen (veras que sube/baja el volumen).
La serigrafia/dibujos/simbolos de los mandos cambia, las teclas son correctas en general.

Continuamos ahora con la chuleta.
bfuf:leer:
Pantalla en pantalla (PIP).
PIP lo pueden hacer todos los decos que tienen esta funcion pulsando el boton azul (quitando al VU+Zero4K, no soporta PIP).
Para desactivar, pulsa de nuevo el boton azul.
Se puede poner como una ventana en una esquina (la que quieras y del tamaño que quieras) con la opcion Mover, al pulsar el boton azul, salen unas opciones al final.
Al pulsar cero (0) va cambiando la forma, si seleccionas el tamaño grande, tiene unas opciones que divide la pantalla en 2, estirando la imagen (deformada), pulsa de nuevo cero, ahora las 2 imagenes bien, pero desperdicia mucha "pantalla".
Estas ultimas opciones son PAP (Pantalla A Pantalla).

Si el deco soporta Quad PIP (4 pantallas en pantalla).
Tienes que cargar el plugin corespondiente con el mismo nombre/similar.
Con el mando a distancia, Menu, Sistema, Plugins.
Estando en este punto, boton verde (Descarga de plugins).
En VU+ se llama quapip (7.4+git26308), esta en Extensiones.
En los GigaBlue que lo soportan, similar.

En los decos que lo soportan, luego para activar, al dar al boton azul, tendras una nueva opcion.
Algo similar a Enable Quad PIP [X] el numero segun las opciones que tengas.
En general funciona muy bien, pulsa boton azul y el numero para activar.

Si por A ó por B una de las pantallas se queda negra, un truco que funciona muy bien es ponerte en ese canal y activar de nuevo Quad PIP, ahora bien.
Con VU+Ultimo4K nunca paso, VU+Uno4Kse, mas de lo mismo y mira que le di caña los dias que lo machaque, no me dejo mal el dia de la demo para el amigo, pero luego en su casa, se queda con una pantalla negra, con el truco, perfecto.
Con el VU+Uno4K, de vez en cuando, una negra, con el truco, perfecto.

Antenas para PIP/PAP.
:leer:
lo pongo en grande, pues leo que no queda claro.

ISi tienes 1 antena, pues todos los canales de la misma banda y polaridad para que funcionen las 2 pantallas (Movistar+ por ejemplo).
Da igual isi tienes 1 tuner de satelite, que
2, que 8, que 16, funciona bien asi.

ISi tienes 2 antenas/LNB de 2 salidas y 2 tuner/sintonizadores, pues solo 2 tp/frecuencias de cualquier banda/polaridad.
ISi el deco tiene un tuner de satelite y otro de TDT, estas son las cartas que tienes para jugar.

Para Quad PIP, similares limitaciones que con 1 antena, con 2 antenas/LNB de 2 salidas.
Luego, de la banda/polaridad seleccionada, de 8 a 16 tp/frecuencias.

ISI quieres tener un solo cable de antena y tener independencia total de la banda y polaridad, solo tienes una opcion, toca poner un LNB unicable.
Puedes poner/usar cualquier canal de todo el satelite.

:relaxing:
Importante, el VU+Solo4K tiene una limitacion por su electronica (tripas Hardware) reconocida por el fabricante VU+.
Al usar Quad PIP solo muestra 3 pantalla bien, la 4 se queda en negro, solo con audio, no tiene solucion.

Recordar....
Con PIP, el sonido es de la pantalla grande/principal.
Con PAP, el sonido es de la pantalla de la izquierda (en los decos mirados).
Con Quad PIP, el sonido es de la pantalla que seleccionemos, nos movemos con las flechas del mando alrededor del OK (en los decos mirados).

Como activar PIP.
Fotos del PIP y su configuracion en Octagon SF8008 4K Twin, es valido para todos los receptores que soporten PiP.
Se activa pulsando el boton azul, salen unas opciones y entre ellas veras una que dice, Activar PiP (boton azul).
Por eso si pulsas el boton azul, entras directamente, tiene que funcionar sin mas, luego toca configurar.
Para quitar, boton azul 2 veces, si ya estas en el menu, solo una vez, tambien vale dar al "Exit" para salir de PiP.




Con el boton verde, entramos en configuracion.
Las teclas de subir y bajar de canal son las que controlan el tamaño, para la posicion, los botones a la derecha/izquierda del OK.
Añadimos la foto de la opcion 9, para gustos los colores (cortar y pegar del otro post).
Las 2 pantallas en cinemascope deformadas, con figuras estiradas las 2 para rellenar toda la pantalla.
Tengo las "teles" a 80cm, se ven igual de mal la de 22" que la de 40".

Verificado en VU+SoloSEV2, VU+Ultimo4K y Octagon SF8008 4K Twin del que son las fotos.


Foto real con PIP usando el Octagon SF8008 Twin, configurado como PAP.



Foto con Quad PIP.
Como alguno pregunta como instalar esta función (por defecto no esta instalado).
Esta en Plugins, pulsa el botón [verde] Descargar plugins, baja a extensions, pulsa OK, localiza quadpip, lo instalas, reinicia completamente el receptor.

Al activar, carga la ultima seleccion de 4 pantalla/canales usados.
Se divide la pantalla en 4 y se ve el nombre del canal que tienes seleccionado
Usando Openwebif, la primera foto real, de la segunda, soloCanal Sur A., las demas pegadas, en la TV, perfectas las 4.
Para entrar, boton azul y selecciona [7]Activar Quad PIP (7 en mi caso, segun las opciones que tengas).
Para salir, pulsa Exit, tambien vale pulsar OK, si quieres salir en otra pantalla, selecciona moviendote y pulsa OK.

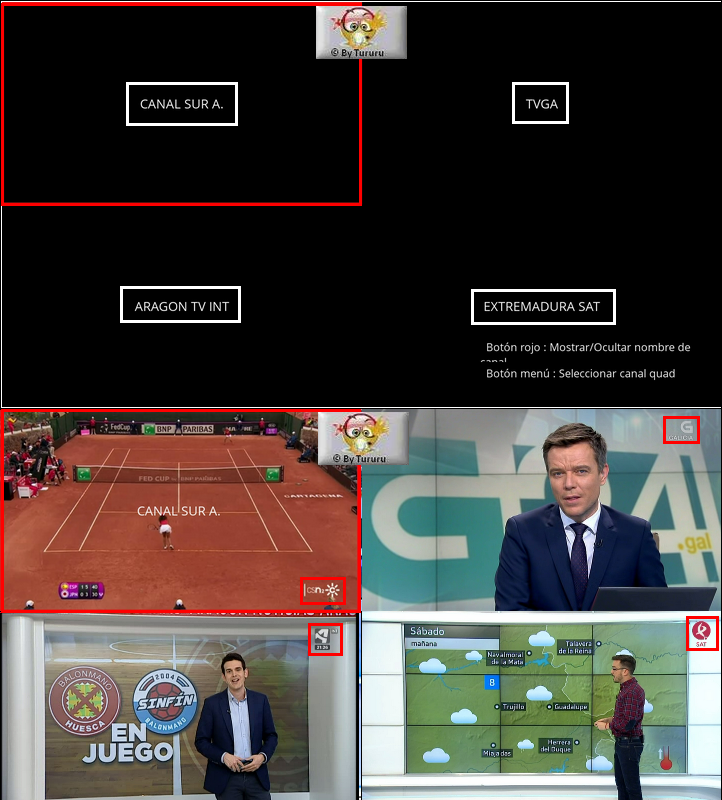

Con estos canales garantizas usar 4 tuner de satelite al 100%
Canal Sur A. (Andalucia).
TVGA (Galicia TV)
Aragon TV Int.
Extremadura SAT.
Con LNB normal, da igual antena individual que comunitaria, todos los canales seleccionados de la misma banda y polaridad.

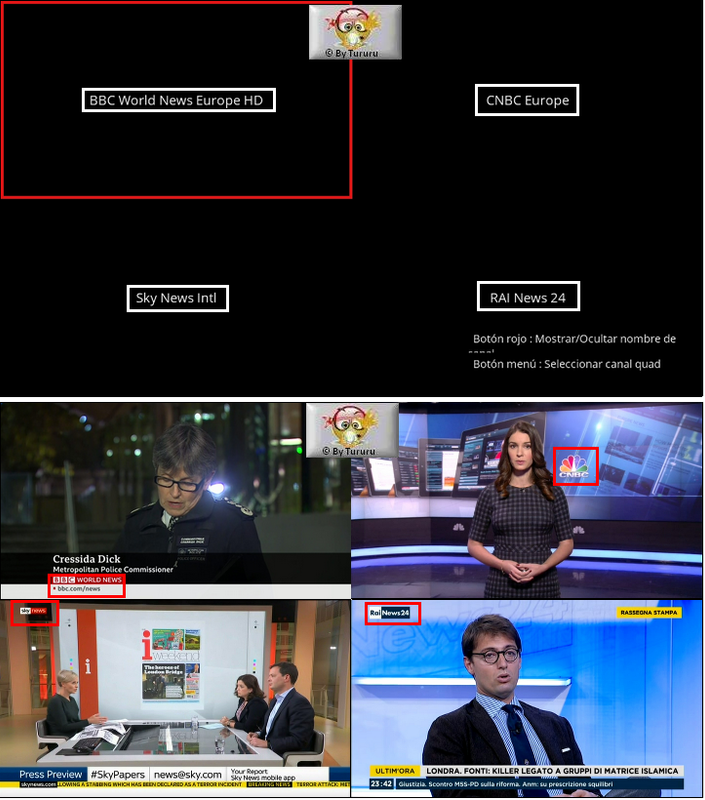

Si lo tienes con LNB unicable, ya lo que quieras de todo el satelite.

Continuamos.



Esta con LNB unicable, disculpas.

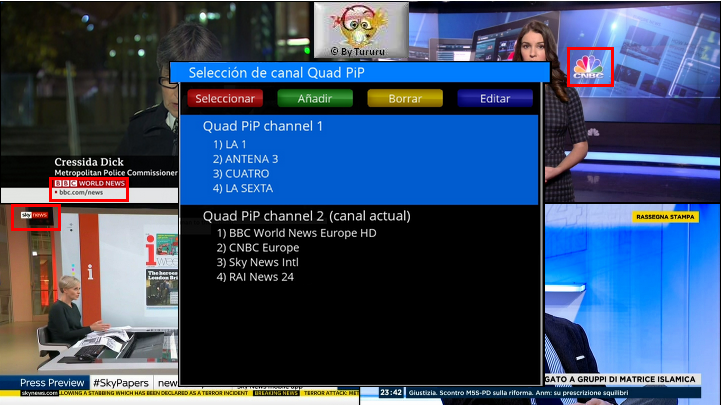

Como seleccionar que canales queremos ver.

Cuando ya tienes activadas las 4 pantallas (Quad PIP), pulsando Menu, veras un nuevo menu que permite seleccionar que canales quieres ver, puedes dejar distintas selecciones ya configuradas con canales para noticias, futbol por ejemplo y al entrar, la seleccionas y listo.
Cuando lo cierras, si lo arrancas de nuevo, arranca con la seleccion de la ultima vez.
Pulsando Menu, te permite entrar en las opciones y cambiar los canales sencillamente.
Para tener el audio del canal, te mueves con las flechas alrededor del OK, el canal seleccionado nos da el audio (mira que olvidar poner esto). JAJAJAJAJJ




Algo mas, para los lectores rapidos.
No todos pueden hacer PIP si esta configurado a 2160P, en decos 4K, lo configuras a 1080P 50Hz., primero pruebas, que funciona bien, sube la resolucion.
Cuidado con viejos skin/pieles.

Unos apuntes..........Importante (gracias Ja2m)

ISI el deco tiene la opcion de usar la pantalla central como Mini TV (VU+/Gigablue/etc).
VU+Ultimo4k, VU+Uno4KSE y VU+DUO4K seguramente tambien.

Al activar PIP la primera vez, veras la pantalla de la izquierda bien y la de la derecha en negro.
Todo va bien, ahora mira la pantalla del deco, aqui tienes la segunda pantalla.
Para que la deje de usar, pulsa boton azul y busca en el menu, Dejar de usar la MiniPantalla ó algo similar.
Ahora ya usa la pantalla de lado derecho del deco (en la TV lo ves).
En decos que no tienen Pantalla/Display (MiniTV), sale directamente en la pantalla de la TV bien.

Solo tienes el volumen general del deco, no se puede ajustar por ventana.

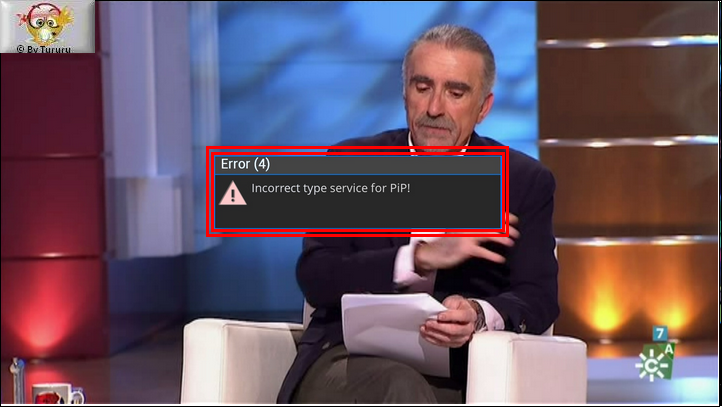

PIP/PAP/Quad PIP no soporta canales 4K (UHD), es lo que dice, tampoco si reproduces una pelicula grabada.
Con el Ultimo4K, con 2 pantallas, si la de la izquierda es 4K, aguanta otra a la derecha HD, alreves no.
El DUO4K creo que si soporta 2 canales 4K en pantalla PIP.
Si el canal de la derecha va a "tirones", esta claro que no lo soporta.
Si reproduces una grabacion del deco, tambien puedes activar 2 pantalla, aguanta otro canal a la derecha HD.

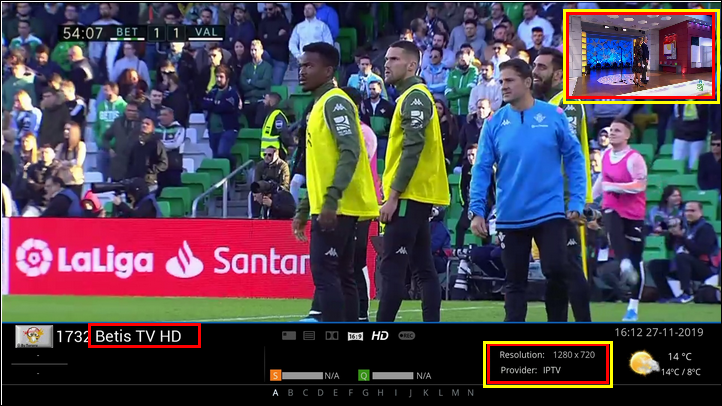

Esta semana (27-11-2019), verifique que si pones PIP con 2 canales de satelite, luego puedes ver un canal IPTV como principal (prueba con la lista de Sorys), si lo haces alreves, no deja, dice: error y la ventana se queda en negro, unas fotos mejor.






Informacion para los "aficionados" a ver 2 cosas a la vez. ojo>
Las lesiones en el cerebro y problemas de estrabismo, consultar con MasterCard si las cubre.
Algunos no tenemos problemas en "procesar" las imagenes, el audio es otro "cantar".
Si ya tienes "4 ojos", no hay problema, recuerda lavar los ojos despues de usar, como siempre.
El post original ...... Usar PIP <==Pica aqui con el raton, de elgu@rdian en el foro desde 2011.:leer:si lo quieres leer.

Joia memoria, en el post original como podemos leer (al final), los VU+Zero4K no tienen soporte para PIP, fin del chiste.jojojoamen2
Otros decos con un solo tuner/sintonizador, incluso "inferirores", no tienen esta limitacion.

Siempre lo olvido, joia memoria.
Para entrar a PIP y QuadPIP puedes pulsar el boton azul y luego el numero/color de tecla donde las tengas, cambian segun las cosas cargadas.
Tambien puedes asignar alguna tecla (remapear teclas) para entrar directamente a PIP o QuadPIP.
En mi caso uso la tecla Teletexto con las 2 opciones que tenemos, pusacion corta PIP, pulsacion larga Quad PIP.
El teletexto no lo uso y por los problemas con las manos, al pusar el 1 del mado del VU+ muchas veces tambien pulso la tecla teletexto que esta al lado, y toca quitar luego.
Para moverte por las ventanas (sonido de esa ventana), te mueves con las teclas alrededor del ok del mando
Para salir, pulsa la tecla EXIT, sales en la primera ventana, si seleccionas otra, ponte encima y pulsa OK.


.


Tururu

Ensamblado con piezas recicladas y el 17-9-2017 KO
Miembro del equipo
Moderador OpenSPA
ISI quiero hacer PIP entre una grabacion y en la ventana un canal de satelite? pues si, funciona sin que se rompa nada.


Estas pruebas estan realizadas en el VU+SoloSE V2, en el VU+Ultimo4K y en el Octagon SF8008Twin, en todos funcionan bien (OK). JAJAJAJAJJ
Las fotos son del Octagon.
Como ya comente son reales, en los demas decos/receptores que toque salen en negro las ventanas desde el Openwebif y claro es mi palabra de que funciona, asi no problemo.

Reproducimos una grabacion del hdd y en PIP vemos un canal de satelite, en este caso de Antena3 en directo (material reciclado de unas pruebas para un compañero del foro).
En la grabacion podemos avanzar y retroceder sin problemas.

Asi funciona.

Pongo el canal del satelite que quiero.
Luego miro las peliculas que tiene grabadas, selecciono una de ellas, ya en reproduccion, le doy boton azul 2 veces y abre PIP.
En la grande tengo la peli y en la pequeña el canal del satelite.
Pues si se puede. JAJAJAJAJJ


.
